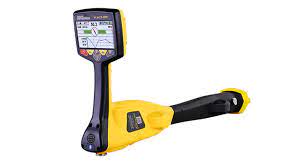

vLoc3-DM Boru Hattı Hata Tespit Dedektörü

(İzolasyon Hata Tespit Dedektörü ve Akım Haritacısı)

Katodik koruma (CP),boru hatlarında,koruyucu kaplamadaki hasar sonucu oluşan korozyona karşı,hatların korunması için kullanılır.

Katodik korumanın etkinliğini artırmak ve akım kaçaklarını azaltmak için,korozyon mühendisleri,kaplama hatalarını azaltmaya çalışırlar.

vLoc 3-DM (hasar haritacısı) aşağıdaki çalışmalar için dizayn edilmiştir:

• Boru izolasyon hatalarının tespit edilmesi
• Diğer altyapı şebekeleriyle olan temasın (kısa devre) belirlenmesi
• Hata çeşitlerinin belirlenmesine yardımcı olmak
• Acil işlerin önceliğine ve planlanmasına yardımcı olmak
• Uzun mesafe boru hatlarının güzergah ve derinlik tespitinin yapılması

vLoc3-DM  en son geliştirilmiş yer tespit ve sinyal işlemci teknolojisiyle düşük frekans (3Hz veya 4Hz) akım profilini çizer. Akım, Katodik Koruma noktalarından uygulanabilir.

Profil akımı, herhangi bir katodik koruma noktasından verilebilir, daha sonra ölçümler vLoc DM'in alıcısında toplanır.

Sonuçlar, ister grafik ister veri şeklinde olsun,gerçek zamanlı olarak  vLoc DM'in renkli ekranında veya ölçüm sonrası dilediğiniz yerde işlenmek üzere hazırdır.

• Çeşitli analiz programları ile çalışabilme(red box,tri-global vb...)
• vMapper Pro harici GPS/Veri depolayıcı aracı
• Harici cihazlar ile Bluetooth ile bağlantı
• Depolanan verilerin,cihaz üzerinde gerçek zamanlı grafik olarak görülmesi
• USB bağlantı noktası
• Kablo ve boru tespit modları
• ACVG ölçümü ve hata tespiti için  A-çatısı (opsiyonel)
• Verici
• 150 watt verici gücü
• Değişik frekanslarda çalışabilme
• Kullanıcı tarafından belirlenen farklı frekanslarda sürekli çalışma
• Gerçek zamanlı olarak son ölçüm noktasına mesafe  ölçümü
• Sinyal  yönü tespiti

Loc-150Tx, 150W verici (vLocDM2 verici) anot yataklarına akım sinyali uygulamak için kullanılır. Boru hattı kaplama izolasyon hatalarını sinyal olarak vericiye geri gönderir. Verici katodik koruma istasyonlarından enerji alacak şekilde  AC veya harici batarya, dizayn edilmiştir.

Tahribatsız ölçüm cihazıdır,  vLoc3-DM alıcı, boru hattı boyunca ölçümleri alır ve sonuçlarını direk olarak alıcı ekranında gösterir. İlave görüntüleme ve kayıt  cihazlarına ihtiyaç duymaz. Bütün bilgiler ekranda görünür ve alıcı içerisinde kaydedilir daha sonra analiz programlarında değerlendirilebilir.

Sistem içerisinde  +/- 3m doğrulukta GPS anteni vardır. Bu anten vLocDM2 verici ile Bluetooth ile bağlantılıdır. GPS gerçek zamanlı akım değer grafiklerini aktarır kullanıcının grafik üzerinde ilgilendiği bir noktaya geri dönmesini sağlar. Bu sistem ‘’geri yürü’’ sistemi olarak adlandırılır.  sistem içerisinde mevcuttur. Sisteme ayrıca yüksek doğrulukla çalışan GPS bağlanabilir örneğin: Trimble ve TriGlobal Inc. Gibi.

Karşılaştırma testleri için elde edilen sonuçların depolanması işletme tekniği açısından avantaj sağlar. Aynı boru hattında önceki incelemelerde alınan sonuçların yenileriyle karşılaştırılmasıyla mühendisler  Katodik korumadaki farklılıkları kolayca  belirler.

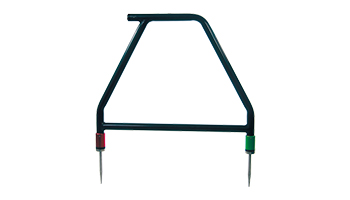

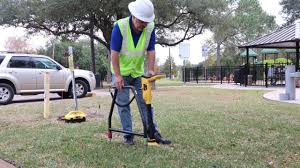

A-frame ataşmanı kullanarak hatalı yerlerin pozisyonu tam doğru olarak tespit edilir. Alıcının ekranında hatalı yerin sinyal şiddeti, karakteristik grafik şekli ve ekranda çıkan  oklar hatalı yerin kullanıcıya kolay ve doğru olarak tespit edilmesini sağlar.Bu kullanıcıya hatalı tespiti minimize eder.
